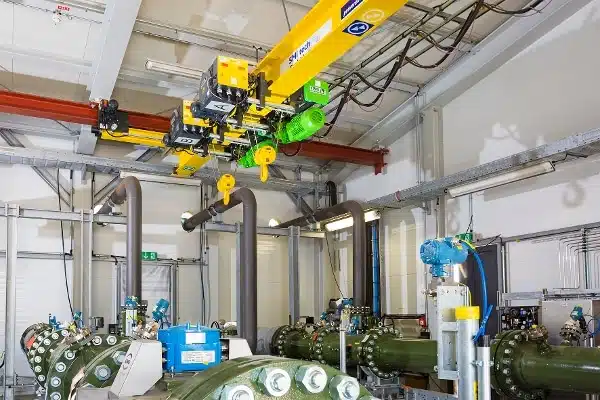

Weer een mooi voorbeeld van een speciale ATEX-oplossing van STAHL CraneSystems. Het gaat hier om een onderhangkraan met twee ATEX-staaldraadtakels, geschikt voor tandemhijsen van één last.
Tandemhijsen vraagt om meer dan twee takels
Twee takels onder één kraan zijn niet zomaar twee losse takels. Bij tandemhijsen draagt elke takel een deel van de last, en dat deel verschuift zodra de last ook maar iets scheef komt te hangen. Lopen de takels niet gelijk, dan krijgt de ene takel er last bij die de andere verliest. Daarom kijken we bij dit soort configuraties nadrukkelijk naar de synchronisatie tussen beide takels en naar de lastverdeling over de kraanligger, niet alleen naar de losse capaciteit per takel.
Zone 1: rekenen op een explosief mengsel
De installatie is geschikt voor een gasexplosiegevaarlijke omgeving die geclassificeerd is als Zone 1. Dat is een zone waar bij normaal bedrijf regelmatig een explosief gasmengsel kan ontstaan. Je gaat er dus vanuit dat het mengsel er is, en zorgt ervoor dat er niets aanwezig is dat het kan ontsteken.
Alle gebruikte componenten zijn ATEX-gecertificeerd en vooraf grondig getest in een laboratorium. Dat geldt niet alleen voor de takels zelf, maar voor de hele keten: de aandrijving, de stroomtoevoer, de besturing en de eindschakelaars. Eén niet-gecertificeerd onderdeel maakt de rest van de inspanning waardeloos.
Begin bij het EVD
Om een geschikte oplossing te bieden moet je eerst weten welke explosieve gasmengsels er in de ruimte aanwezig kunnen zijn. Dat leg je vast in een EVD, het explosieveiligheidsdocument. Daaruit volgt de zone-indeling en de eisen waaraan de apparatuur moet voldoen.
Vonkvorming moet je natuurlijk altijd voorkomen, maar de ontbrandingstemperatuur van het gasmengsel is minstens zo belangrijk. Die bepaalt de temperatuurklasse: geen enkel oppervlak van de installatie mag warmer worden dan de temperatuur waarbij het aanwezige mengsel vanzelf ontbrandt. Ook een motor die nergens vonkt, kan te heet worden. Daarom kijken we bij het ontwerp naar beide risico’s tegelijk.
Zoek je een speciale hijsoplossing op ATEX-gebied? Aarzel niet om contact met ons op te nemen. Bekijk ook onze explosieveilige hijsoplossingen.
